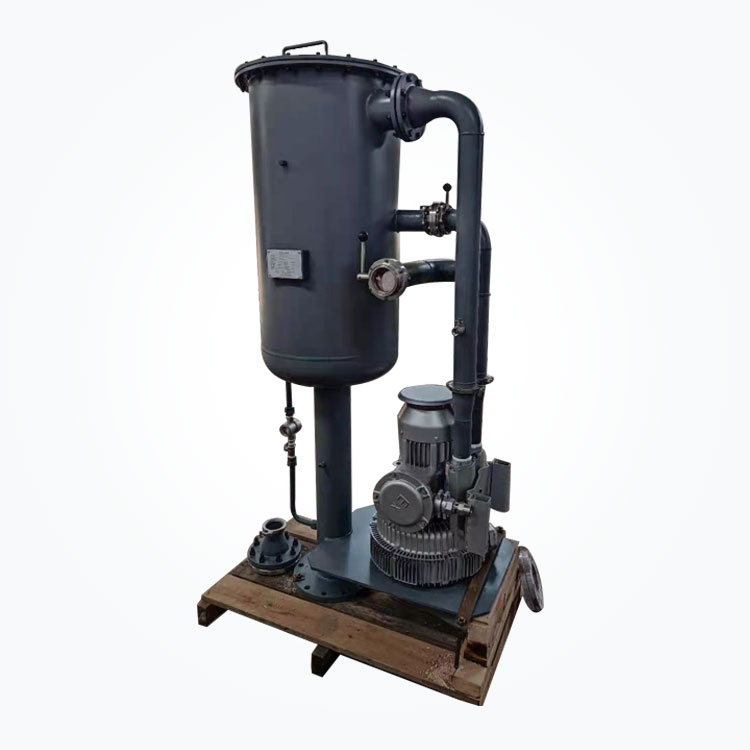

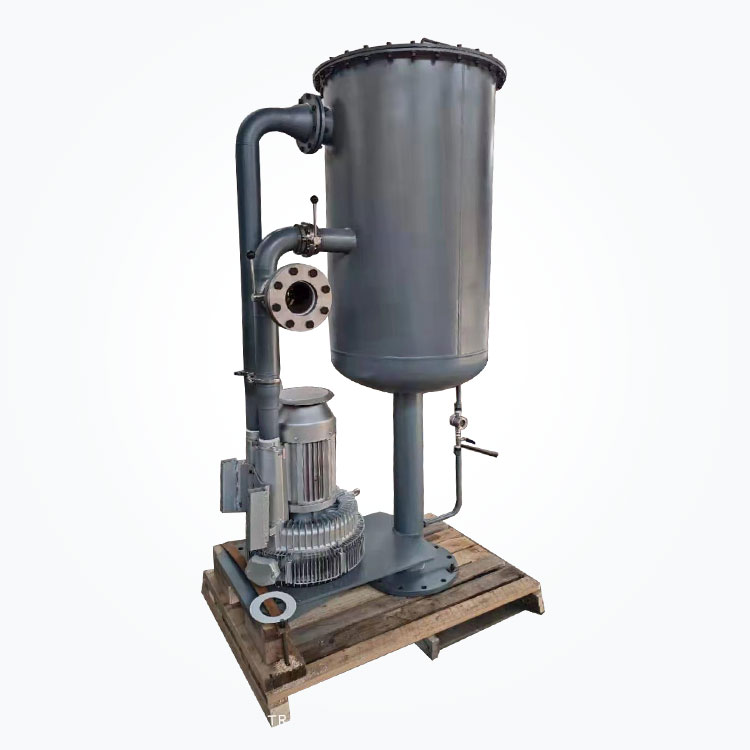

Õliudu eraldaja

Õlipaagi õli udu eraldaja pealekandmine hüdraulilise määrdeõlijaama õlipaagis

Taust

Määrdeõlijaamu kasutatakse laialdaselt numbrite masinate seadmete, näiteks kompressori, gaasiturbiini jms määrimisel. Määrimisõli kulgeb läbi peamootori peamise käigu või laagri, genereeritakse suur hulk õli udu ja tahetakse

Otseste heitkoguste tagajärjed:

• Õli -udu osakeste läbimõõt on väga väike (enam kui 90% on alla 1 UM). Õhku väljumise ajal segab see ja kondenseerub õhus olevate tahkete osakestega ning moodustab seejärel tugeva adhesiooniga õhusaasteained, tugeva adhesiooniga, tugeva adhesiooniga, õhusaasteained

• Suure kogus õlimuutus suurendab määrdeõli kadu ja põhjustab tõsiseid majanduslikke jäätmeid. Näiteks peab 35MW gaasiturbiin lisama 2000 kg 46# 46# määrdeõli igal aastal, enne kui õli udu eraldaja kütusele lisatakse

Õlimädu eraldaja tööpõhimõte

Õli-udu eraldaja õhuväljaanne on ühendatud plahvatuskindla ventilaatori õhu sisselaskega ja õliudu ekstraheeritakse õlimahutist ventilaatori pumpamisjõu abil.

Õliudu eraldaja põhimõtte skemaatiline diagramm

• 1. Survemõõtur enne filtreerimist

• 2. Survemõõtur pärast filtreerimist

• 3. Filtri kassett

• 4. liblikaventiil

• 5. möödavooluklapp

• 6. Fan

• 7. Õli tagasivoolus

Toote eelised

• Filtri elemendi raamiosa on valmistatud 304 roostevabast terasest, mis on korrosioonikindlad ega põhjusta pärast pikaajalist kasutamist õli saastamiseks selliseid kindlaid lisandeid, näiteks rooste.

• Meie ettevõttel on täiustatud naftaudu eraldamise testpink, mis võtab kasutusele Saksa palade osakeste suuruse spektromeetri ja USA TSI ettevõtte 3150 filtri tuvastamise süsteemi ning suudab tuvastada täpsuse 0,01um kuni 40um kuni 40um.

• Eraldaja voogu saab reguleerida vastavalt kasutajate tegelikele töötingimustele;

• See on varustatud ümbersõitventiiliga, et vältida filterielemendi liigse takistuse mõju õlipaagi õli tagasisaatmisele;

• Iga ülesvoolu ja allavoolu on varustatud rõhu gabariidiga, mis pole mugav mitte ainult mõista naftapaagis olevat negatiivset rõhku, vaid suudab ka filtri elemendi rõhu erinevust reaalajas jälgida.





Filtri elemendi struktuuriomadused

Filterielement võtab kasutusele gaasi-vedeliku kokkustruktuuri.

Filtri elemendi jõudluse parameetrid

• Kõrge vedeliku eemaldamise efektiivsus ja stabiilne koalestsentsi jõudlus;

• Pooride läbimõõdu kujundus suureneb järk -järgult seestpoolt väljapoole võib rõhulanguse minimeerida;

• Koolestseerimiskihi filtri kiudude mõistlik kollokatsioon parandab oluliselt vereringet;

• Sise- ja välimise kahekihilise metalli tugiraami kujundusel on kõrge tugevus ja see sobib pikaajaliseks tööks.





Filtrielementide valiku põhimõte

Gaasi-vedeliku eraldamisel sõltub filtri efektiivsus peamiselt filtri elemendi koalestsentsist.

Kõrge jõudlusega filtri elemendi struktuuril peaksid olema järgmised omadused:

• Sellel on kõrge tugevus, ilma reostuse, burr ja keemilise reaktsiooni puudumine;

• Sise- ja välisel tugivõrgul peaks olema piisavalt tugevust, reostust, burrit ja keemilist reaktsiooni puuduvad;

• Sise- ja välimise vooderdise paberil peaks olema kõrge läbipääs, kõrge tõmbetugevus ja kasutama pikkade kiududega materjale, ilma varitsuseta ja keemilise reaktsiooni puudumiseta;

• Suure jõudlusega filtermaterjal on inertne kiudaine ja ülitugev vanus, ühtlase pooride suurusega, kõrge avamiskiirus pindala kohta ja mõistlik paksus;

• Võtke kasutusele täiustatud pikisuunaline õmblus ja sidemekohas lekkeid;

• Tihendusvorm tuleks valida mõistlikult, et ühendusel ei oleks möödas.

Pooride suuruse struktuuri mõju filtermaterjali saasteainete võimele

Poori järkjärgulise suurusega filtermaterjal on suur saasteaine maht

Ühtlasel avafiltrimaterjal on väike saasteaine maht

Filtri elemendi kujunduspõhimõte

Filterielemendi jõudluse optimeerimiseks on vaja kaaluda töö- ja projekteerimistemperatuuri, töö- ja projekteerimisrõhku, esialgset netorõhu langust, maksimaalset lubatud rõhulangust, tööt ja disaini voolukiirust, vedeliku tihedust ja viskoossust

Filtreerimise efektiivsus ja filtri elemendi rõhu langus

Osakeste eemaldamise efektiivsus üle 0,3î¼ on ¥ 99,97%ja väljalaskegaasi õlisisaldus on väiksem kui 2pm, mis on väiksem kui sarnastel võõraste filtrite elementidel.
